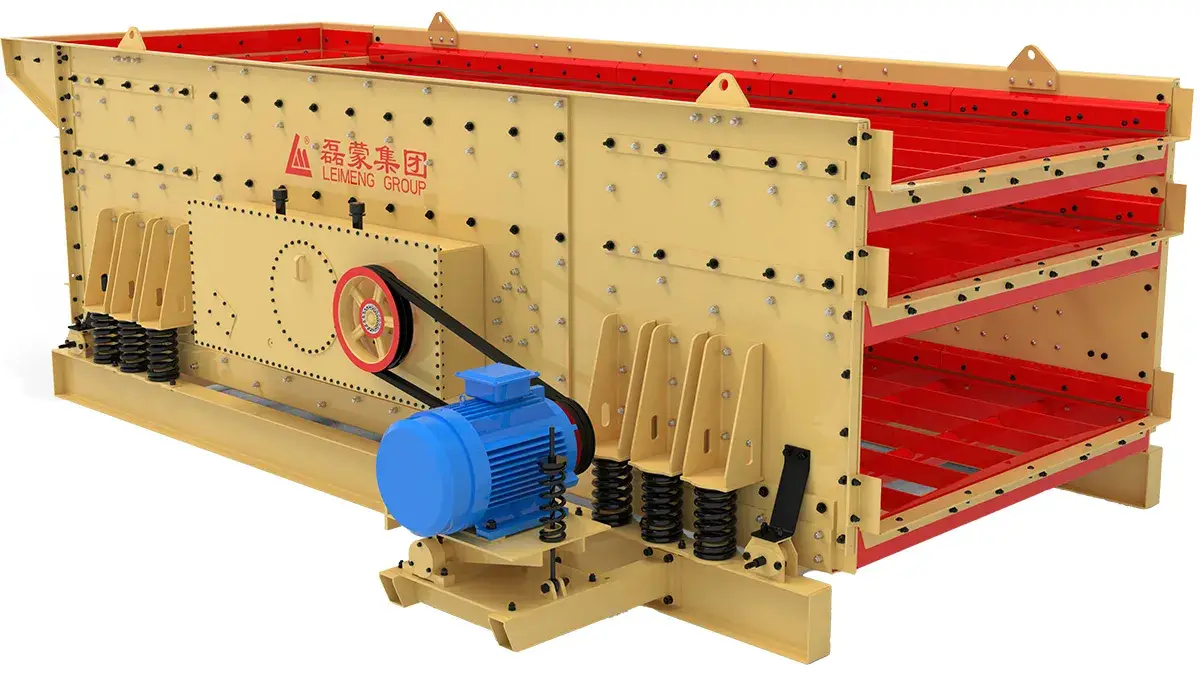

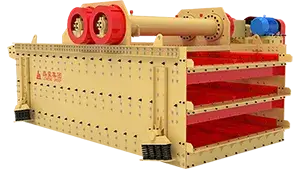

موديل ZTS غربال اهتزازي
Vibrating Screen
(حركة بيضاوية ثلاثية المحاور)
هذا الغربال الاهتزازي عبارة عن غربال متعدد الطبقات عالي الكفاءة بتصميم جديد. يعتمد على مثير اهتزاز بعمود لا مركزي أسطواني ويتيح ضبط سعة الاهتزاز بشكل مرن. تم تصميم الغربال خصيصًا لخطوط إنتاج الركام، كما يمكن استخدامه لتحديد أحجام المواد وتصنيفها في التعدين، وتجهيز الفحم، ومعالجة المعادن، ومواد البناء، وتوليد الطاقة، والصناعات الكيميائية.
المواد المناسبة
- الخامات المعدنية
- الخامات غير المعدنية
مبدأ العمل
تقوم القوة التحفيزية الناتجة عن محركات الاهتزاز بدفع صندوق الغربال للاهتزاز بتردد عالٍ وفق مسار محدد. تتحرك المواد على سطح الغربال بحركة تقلبية أو خطية، ويتم تحقيق التصنيف من خلال الاستفادة من اختلاف احتمالية مرور المواد ذات الأحجام المختلفة عبر فتحات الغربلة. وينتمي هذا إلى فئة معدات الغربلة والتصنيف الاهتزازية.

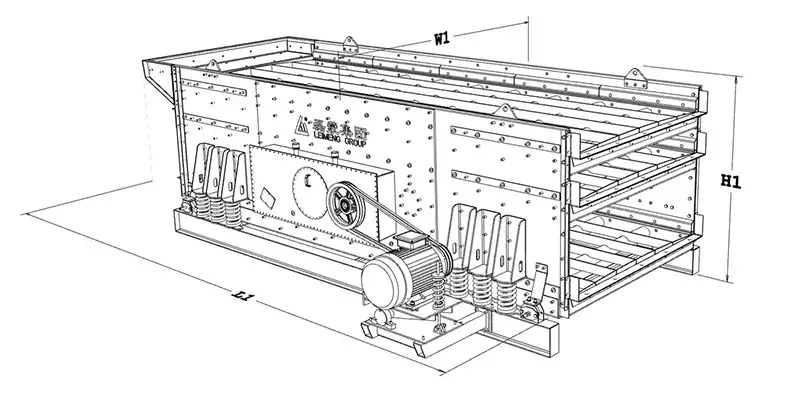

الأبعاد
| الموديل | الطول L1 (مم) | العرض W1 (مم) | الارتفاع H1 (مم) |
| |
5870 | 2360 | 1470 |
| |
6870 | 2860 | 1565 |
| |
6870 | 3060 | 1565 |
| |
6870 | 3260 | 1565 |
| |
5870 | 2360 | 1870 |
| |
6870 | 2860 | 2010 |
| |
6870 | 3060 | 2010 |
| |
6870 | 3260 | 2010 |
| |
6870 | 2860 | 2300 |
المعلمات الفنية
| الموديل | عدد طبقات الغربال | مقاس الغربال (مم) | أقصى حجم تغذية (مم) | سرعة العمود (د/دقيقة) | السعة المزدوجة (مم) | زاوية التركيب (°) | السعة (طن/ساعة) | القدرة (كيلوواط) |
| 2 | 1500×5000 | 120 | 680 | 12-15 | 0-5 | 75-300 | 18.5 | |
| 2 | 2000×6000 | 120 | 680 | 12-15 | 0-5 | 100-400 | 22 | |
| 2 | 2200×6000 | 150 | 680 | 12-15 | 0-5 | 110-440 | 30 | |
| 2 | 2400×6000 | 150 | 680 | 12-15 | 0-5 | 120-480 | 30 | |
| 3 | 1500×5000 | 120 | 680 | 12-15 | 0-5 | 70-270 | 22 | |
| 3 | 2000×6000 | 120 | 680 | 12-15 | 0-5 | 90-360 | 37 | |
| 3 | 2200×6000 | 150 | 680 | 12-15 | 0-5 | 100-390 | 37 | |
| 3 | 2400×6000 | 150 | 680 | 12-15 | 0-5 | 110-430 | 37 | |
| 4 | 2000×6000 | 150 | 680 | 12-15 | 0-5 | 100-400 | 37 |
المشاريع

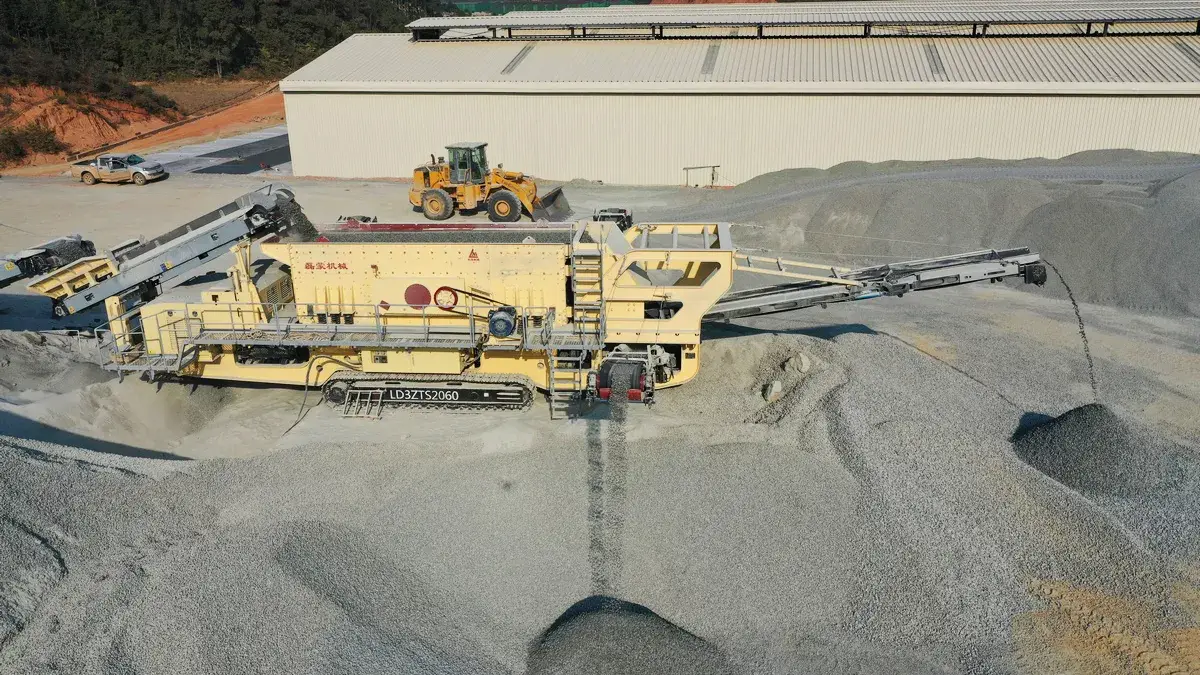

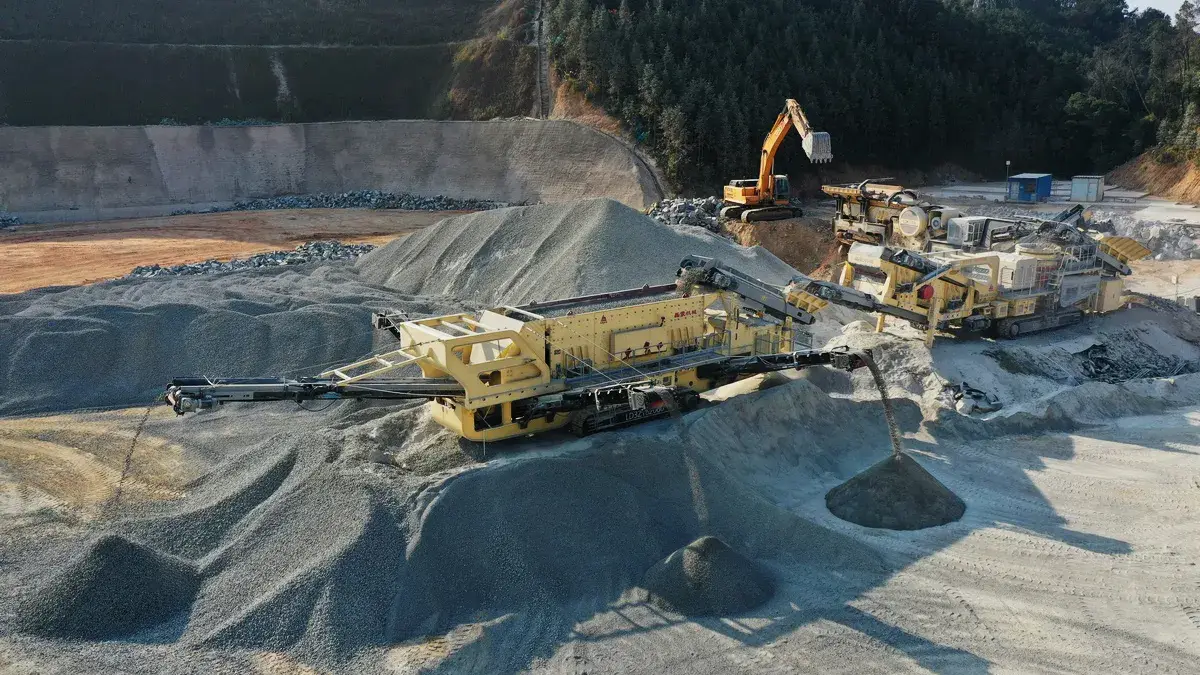

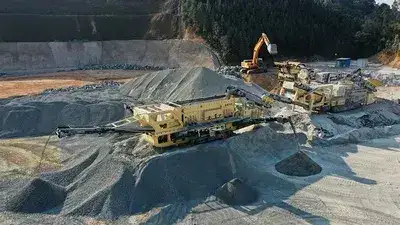

غربال اهتزازي مستخدم في مشروع التكسير المتنقل في هيتشو، قوانغشي
